Rätt mätare på rätt plats

Flödesmätning handlar om att välja rätt lösning utifrån media, förutsättningar och användningsområde. Här hittar du information om olika typer av mätare och vad som är viktigt att tänka på för att uppnå tillförlitliga och korrekta mätvärden.

Att mäta flöden är lika relevant inom alla verksamhetsområden. Det som skiljer är flödet och de förutsättningar som råder, vilket gör att varje tillämpning kräver sin specifika lösning. Flödesmätning är i allt högre grad en del av energi- eller effektberäkningar och den installerade utrustningen är ofta sammankopplad med någon form av system för registrering och uppföljning.

På Dahl jobbar vi med många leverantörer och kan därför erbjuda den bästa lösningen för varje behov. Det finns många olika mätmetoder och de mätinstrument som används påverkar noggrannheten på de mätvärden som erhålls. Därför är det viktigt att redan i planeringsstadiet definiera behov, likaså att utvärdera möjliga lösningar och system.

Vad ska du mäta?

Med följande checklista kan vi snabbare hjälpa dig att hitta lämpliga mätare för dina behov:

  • Vad ska mätas? (Dricksvatten för debitering/fördelning, dagvatten, avloppsvatten m.m.)

  • Mätarstorlek? (T.ex. DN 20 och bygglängd 190)

  • Flödesområde och max tryck? (T.ex. Q3 = 4 m3/h, PN16)

  • Kommunikation? (Pulsutgång, M-Bus, LoRa m.m.)

  • Mätartyp?

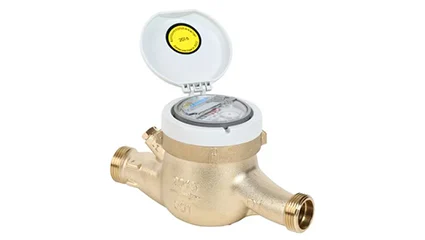

Fördelningsmätare

Kall- och varmvattenmätare för lägenheter, bostadsrättsföreningar och samfälligheter. Mätarna kan vara mekaniska, exempelvis vinghjulsmätare, eller statiska, som ultraljudsmätare. De finns med både trådbunden och trådlös kommunikation.

Exempel på mätare:

Mekanisk kallvattenmätare DomoJet

Ultraljudsmätare kallvatten Apator

fordelningsmatare-dahl

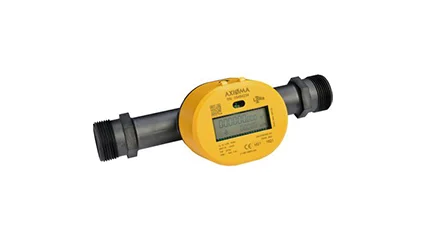

Debiteringsmätare

Kall- och varmvattenmätare för debitering av villor och fastigheter. Mätarna kan vara mekaniska, exempelvis vinghjulsmätare, eller statiska, som ultraljudsmätare. De finns med både trådbunden och trådlös kommunikation.

Debiteringsmätare ska ha MID-godkännande.

Exempel på mätare:

Kallvattenmätare Apator

kallvattenmatare-apator-9165002

VA-mätare

Kallvattenmätare för mätning och övervakning i ledningsnät för dricksvatten, dagvatten eller avloppsvatten. Mätarna kan vara mekaniska, exempelvis turbinmätare, eller statiska som magnetiskt induktiva eller ultraljud.

De finns med olika typer av kommunikation och datautgångar.

Exempel på mätare:

Kallvattenmätare Apator

Kallvattenmätare HYDRUS BULK M-bus



va-matare-dahl

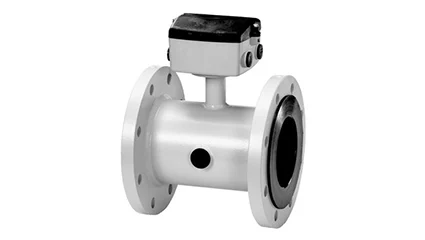

Mätare för industri och processer

För mätning, dosering och övervakning i olika typer av processer. Det kan till exempel handla om magnetiskt induktiva mätare, massflödesmätare eller vortexmätare.

Exempel som tillsammans utgör en komplett mätare:

Vattenmätare SITRANS FMS500

Transmitter SITRANS FMT020


industri-matare-dahl

Flödesbenämningar enligt MID

Q1 = Minsta flöde vid vilket mätaren inte överskrider största tillåtna fel.

Q2 = Gränsflöde som bildar gräns mellan undre och övre felgränsområde.

Q3 = Permanent flöde och det största flöde vid vilket mätaren fungerar tillfredsställande under normala driftsförhållanden. Anges för att definiera mätarens flödesstorlek.

Q4 = Överlastflöde är det största flöde vid vilket mätaren fungerar tillfredställande under kort tid utan att ta skada.


Specialanpassade mätarbrunnar

Vi erbjuder kundanpassade mätarbrunnar som prefabriceras enligt kundens önskemål. Brunnarna tillverkas av högkvalitativt rörmaterial med ljus insida för bästa möjliga arbetsmiljö.

I standardutförande är brunnarna bland annat utrustade med nedstigningsstege, förankringspunkter, kabelgenomföringar (2 st.) samt montagebox. Detta underlättar installation och förenklar isärmontering av utrustning efter driftsättning. Brunnarna finns i flera storlekar och höjder, kan förses med olika betäckningar samt anpassas för exempelvis förhöjt vattentryck.

Ventiler, flödesmätare och andra sensorer kan monteras i genomgående rörledning inuti brunnen. Före leverans av färdigmonterad brunn provtrycks både den genomgående rörledningen och brunnskroppen för att säkerställa funktion och täthet.

För exakt anpassning vid nedgrävning kan brunnarna levereras med justerbar höjd på nedstigningsröret. Samtliga brunnar levereras med individuell märkning, vilket ger god spårbarhet och tydlig information om hur varje brunn är uppbyggd och utrustad.

Kontakt

Dahls expertgrupp och specialistsäljare hjälper dig att hitta rätt lösning för mätning, avläsning och insamling av mätdata. Kontakts oss så tar vi fram lösningar som matchar just ditt behov.
